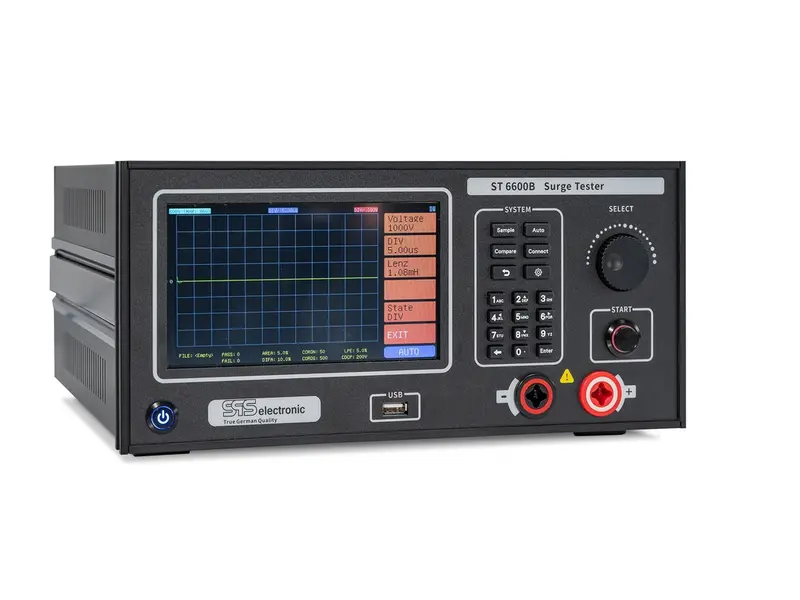

SPS-ELECTR ST 6600B
SPS-ELECTR ST 6600B er en bordmodel til surge testing og måling af partial discharge. I praksis bruges den til at afprøve spoler og andre induktive emner for fejl som kortslutninger og isolationsproblemer, før de viser sig som egentlige driftsfejl.
Testområdet går fra 200 VDC til 6.000 VDC, og den maksimale påvirkningsenergi er 0,25 J. Derfor er den beregnet til DUT’er med en induktans på mere end cirka 10 µH. Det gør den relevant, når man skal kontrollere viklinger og andre komponenter, hvor små fejl ellers kan være svære at se med almindelige målinger.
Betjeningen foregår via en 7″ TFT-touchscreen, så opsætning og aflæsning er enkel i hverdagen. Instrumentet har TCP-IP, USB og RS-232, så det kan indgå i både manuel test og mere automatiserede testmiljøer. Der er intern lagring af 20 master curves, og via USB kan der gemmes flere.
Ved evalueringen arbejder ST 6600B med blandt andet area comparison, error area comparison, corona quantity comparison og corona number. Det betyder, at målingen ikke kun giver en spænding, men også en vurdering af, om testobjektet opfører sig som forventet. Resultatet vises som GOOD/FAIL.
Specifikationer
- Producent: SPS-ELECTR
- MPN: ST 6600B
- Type: desktop/tabletop surge tester
- Funktion: surge voltage tests og partial discharge measurements
- Testområde: 200 VDC til 6.000 VDC
- Maksimal impact energy: 0,25 J
- Minimum induktans for DUT: ca. 10 µH
- Display: 7″ TFT touchscreen
- Interfaces: TCP-IP, USB og RS-232
- Sampling rate: 200 MHz
- Opløsning: 12-bit
- Sampling memory depth: 600 x 12-bit
- Intern lagring: 20 master curves
Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
