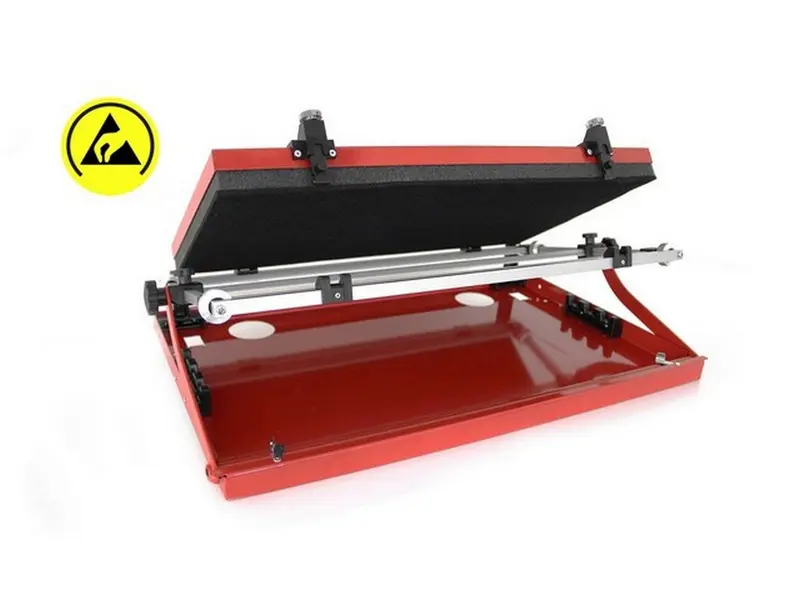

ESD-sikker printkort-holder: IDEAL-TEK PCSA-2N
Denne ESD-sikre printkort-holder fra IDEAL-TEK, model PCSA-2N, er designet til fast fastholdelse og positionering af printkort under arbejde. Produktets kernefunktioner er angivet af producenten og dokumenteret i PCSA-N leaflet.
Funktion og opbygning
PCSA-2N har en arbejdsflade på 510 mm x 220 mm og leveres med justerbare splinter og et justerbart, skumforet låg, så komponenthøjder kan rummes. Holderen kan indstilles i tre lodrette arbejdspositioner: 70°, 80° og 90°. Ifølge producentdokumentationen (PCSA-N leaflet) er standardkonfigurationen sammensat af en aftagelig midterbro, splinter, låg og skumgummi.
Dokumentation
Typiske anvendelser
- Fastgørelse og positionering af printkort ved montering af komponenter (oplyst i producentdokumentation).
- Holdning af printkort i lodrette positioner ved fra- og pålodning/afmontering af komponenter (beskrevet i producentens leaflet).
- Brug af skumforet preslåg til at fastholde komponenter i varierende højder, som angivet i dokumentationen.
Brugs- og sikkerhedsanvisninger
- Undlad at tvinge lukning af topdækslet med hånden; justér højden i overensstemmelse med komponentdimensioner før lukning (anbefalet i leaflet).
- Kontrollér, at stifter/pins er ført helt i bund inden tilt af dækslet for at undgå risiko for komponentbrud (angivet i leaflet).
Specifikationer
- Model: PCSA-2N (IDEAL-TEK)
- Arbejdsflade: 510 mm x 220 mm
- Justerbare splinter (standardkonfiguration: 2 splinter)
- Justerbart, skumforet låg for varierende komponenthøjder
- Tre lodrette arbejdspositioner: 70°, 80°, 90°
- ESD-sikker i overensstemmelse med IEC 61340-5-1:2016 og IEC 61340-2-3:2016
- Standard tilbehør/konfiguration: aftagelig midterbro, splinter, låg og skumgummi (ifølge PCSA-N leaflet)
Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
