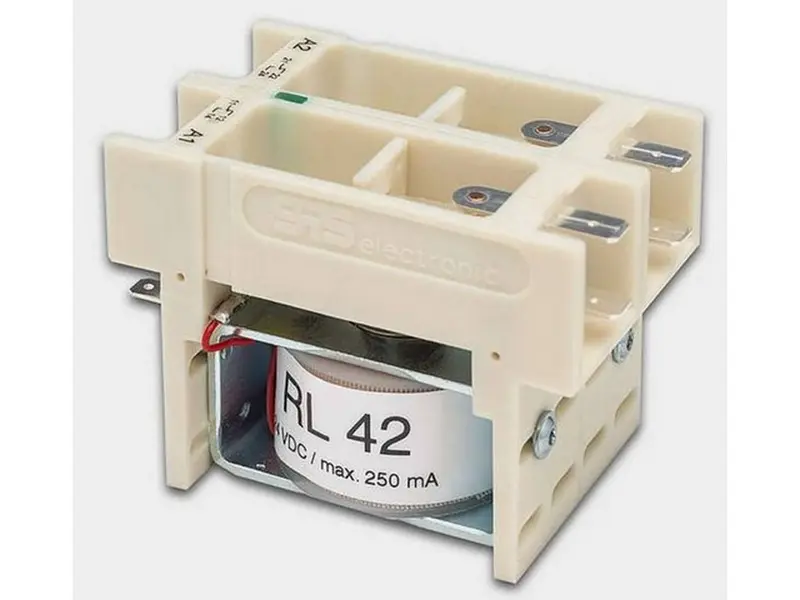

High Volt Relæ

SPS-ELECTR RL 42

RL 42 er et højspændings-relæ til opgaver, hvor der skal kobles store spændinger og samtidig håndteres høj belastning. Det er et elektrome-kanisk relæ med to skiftekontakter, så det kan bruges i kredsløb, hvor man skal skifte mellem to tilstande på en kontrolleret måde.

Det er især relevant, når almindelig kontaktteknik ikke rækker. Her kan relæet skifte op til 6.000 VAC og håndtere en kontinuerlig strøm på op til 30 A. Samtidig er det også egnet til lavere signaler, hvor kontaktkvalitet og stabilitet stadig er vigtig. Det gør modellen velegnet i udstyr, hvor både højvoltsprøvning og funktionsprøvning indgår.

Spolen drives med 24 VDC, og tilslutningen sker via Faston fladstik på 6,3 mm. I praksis gør det relæet let at integrere i tavler og testopstillinger, hvor der er brug for en robust og kendt relæopbygning. Det mekaniske princip er også en fordel, når man ønsker en gennemprøvet løsning med klare kontaktdata og lav overgangsmodstand.

HIN bruger typisk denne type relæ i industrielle testsystemer, elektriske prøvestande og andre anlæg, hvor der stilles krav til både spændingsholdbarhed og belastningsevne.

Typiske anvendelser

• Højspændingstest af elektrotekniske produkter
• Funktionsprøvning med høj belastningsstrøm
• Integrering i styretavler og testsystemer
• Måleopgaver, hvor lav overgangsmodstand er vigtig

Specifikationer

• Producent: SPS-ELECTR
• MPN: RL 42
• Relætype: elektrome-kanisk højspændingsrelæ
• Kontakter: 2 skiftekontakter (double-pole double-throw)
• Max. koblingsspænding: 6000 VAC
• Kontinuerlig strøm: op til 30 A
• Koblingskapacitet: max. 5000 VA (ohmsk belastning)
• Spole: 24 VDC
• Holde-strøm: 0,20 A
• Indkoblingsstrøm: 0,34 A
• Spolemodstand: 115 Ω
• Tilslutning: Faston fladstik 6,3 mm
• Overgangsmodstand: under 30 mΩ
• Datablad: Se datablad fra producenten

Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
