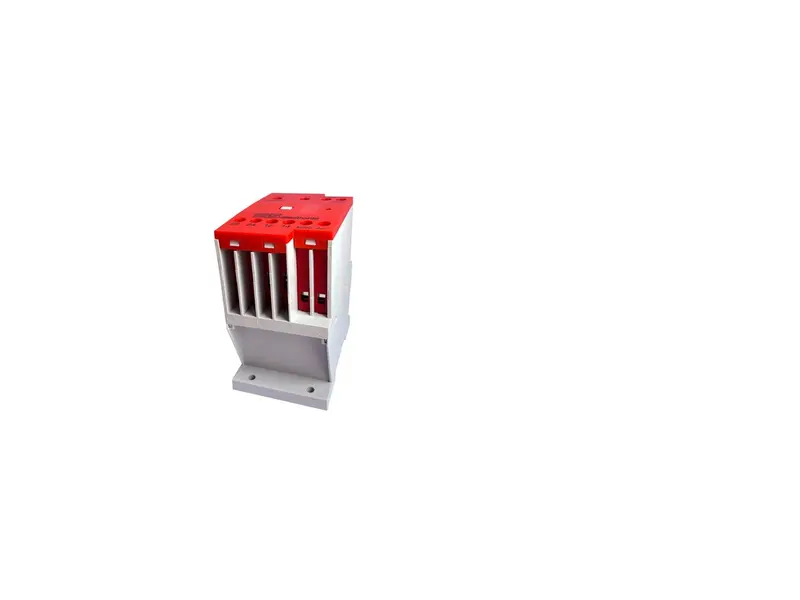

RL 20 højvoltsrelæ
RL 20 er et elektromechanisk højvoltsrelæ med to tvungent førte skiftekontakter og en ekstra hjælpekontakt som normalt er sluttet. Det bruges, når der skal kunne kobles sikkert i anlæg og testopstillinger, hvor der stilles høje krav til både spænding og kontaktfunktion.
I praksis er det et relæ til professionel styring af strømveje, hvor man har brug for en tydelig og mekanisk kontaktfunktion. Den tvungent førte kontaktopbygning gør det relevant i sammenhænge, hvor man ønsker en defineret kontaktadfærd. Samtidig er der indbygget LED-indikering, så man hurtigt kan se relæets status.
Spolen er angivet til 24 V DC og 110 mA, og tilslutningen sker med skrueterminaler. Hovedkredsen er specificeret til op til 6.000 V AC, mens hjælpekredsen er specificeret til op til 400 V AC. Den kontinuerlige strøm for hovedkredsen er op til 30 A AC/DC, og maksimal koblingsstrøm er 10 A AC.
Der er altså tale om en komponent, der passer godt ind i højvoltsudstyr, måleopstillinger og tavleopbygning, hvor man har brug for en robust relæfunktion i et kompakt format. IP20 og de angivne mål på 100 x 56 x 85 mm gør det samtidig lettere at planlægge indbygningen.
Specifikationer
- Producent: SPS-ELECTR
- MPN: RL 20
- Type: elektromechanisk højvoltsrelæ
- 2 tvungent førte skiftekontakter
- 1 hjælpekontakt, normalt sluttet (NC)
- Spole: 24 V DC / 110 mA
- Hovedkreds, maksimal koblingsspænding: 6.000 V AC
- Hjælpekreds, maksimal koblingsspænding: 400 V AC
- Hovedkreds, kontinuerlig strøm: op til 30 A AC/DC
- Maksimal koblingsstrøm: 10 A AC
- Tilslutning: skrueterminaler
- Statusindikering: LED
- IP-klasse: IP20
- Mål: 100 x 56 x 85 mm
Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
