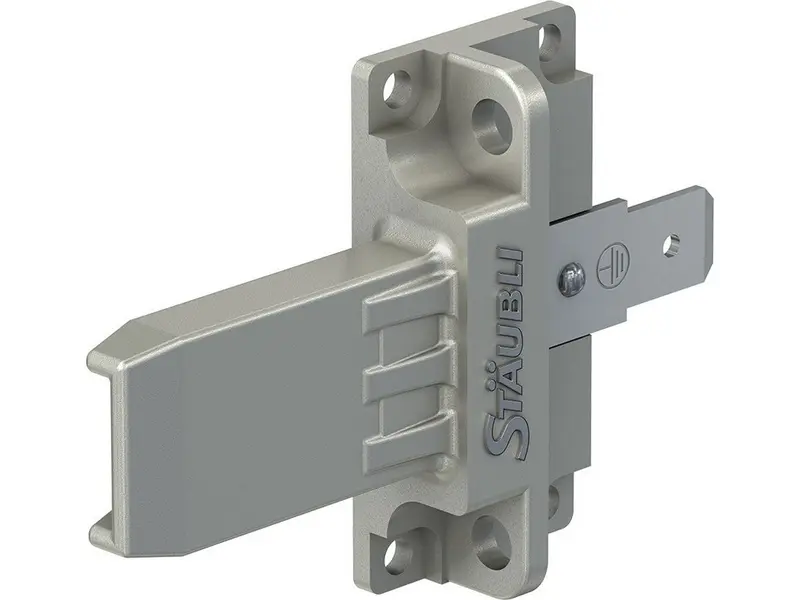

STAUBLI 33.4057
STAUBLI 33.4057 er det standard endestykke med pin-udførelse til CombiTac DIN-huse. I praksis er det den lille afslutning, der bruges i enden af et DIN-hus, så opbygningen bliver færdig og korrekt samlet.
Endestykket bruges i CombiTac-opbygninger, hvor der er behov for beskyttende intern jordforbindelse i ledende DIN-huse med spændingsførende ledere. Det er derfor en del, man typisk vælger, når huset ikke bare skal samles mekanisk, men også indgå rigtigt i den elektriske opbygning.
Til montage i DIN-huse anvendes skruerne LI-SHR-GF-TORX M3x10, og tilspændingen må højst være 1,2 N·m. Det er værd at holde sig til, fordi den slags forbindelser i CombiTac-systemet skal samles efter producentens anvisninger for at fungere korrekt.
Komponenten leveres som 2 pins pr. frame.
Typiske anvendelser
Endestykket bruges i CombiTac DIN-huse, når der skal afsluttes med et standard endepart og samtidig tages højde for beskyttende eller intern jordforbindelse i ledende huse med aktive ledere.
Specifikationer
- Producent: STAUBLI
- MPN: 33.4057
- Produktbetegnelse: CT-BEG-S
- Type: standard endestykke til CombiTac DIN-huse, pin-udførelse
- Leveringsomfang: 2 pins pr. frame
- Til DIN-huse: skruer LI-SHR-GF-TORX M3x10, ordre nr. 33.2890
- Maks. tilspændingsmoment: 1,2 N·m
- Termineringstype for disse huse: flat connector termination 6,3 mm × 0,8 mm
- Datasheet URL: https://www.staubli.com/content/dam/ecs/technical-documentation/assembly-instructions/IND/IS_MA213-en.pdf
Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
