Bøsning P1/100-BS

STAUBLI 15.0152

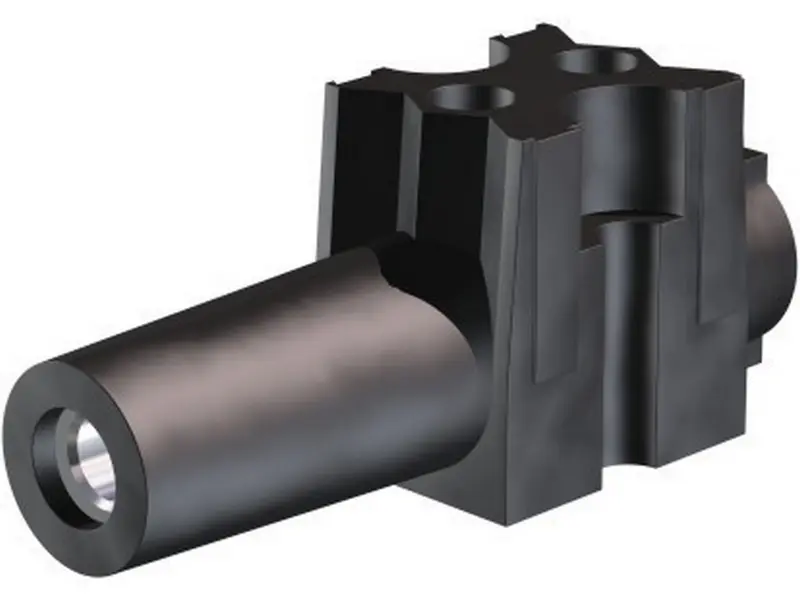

STAUBLI 15.0152 er en sokkelmodul til P1/100-serien af runde stikforbindelser. Den bruges som den faste modpart i en stikforbindelse, hvor ledningen afsluttes med skrueforbindelse. I praksis er det den del, man monterer i et anlæg eller en enhed, når der skal kunne laves en robust afbrydelig kraftforbindelse.

Modulet er beregnet til ledertværsnit på 16 mm², 25 mm²/6 AWG og 4 AWG og er angivet til 100 A, eller 130 A med derating, ved 600 V. Det gør den relevant i installationer, hvor der skal overføres høj strøm på en kontrolleret og sikker måde.

I den type miljø er kontaktkvalitet vigtig. Her er kontaktmodstanden angivet til 150 µΩ, og kontaktmaterialet er messing med sølvbelægning. Samtidig er kortslutningsevnen oplyst til 2,2 kA/1 s, og isoleringsmaterialet er PC med UL94-V0-klassificering. Det er med til at forklare, hvorfor modulet er velegnet i professionelle strømførende forbindelser, hvor både elektriske og mekaniske krav spiller ind.

Temperaturområdet går fra -40 °C til +125 °C, så den kan indgå i løsninger, der skal fungere i et bredt spænd af driftsforhold.

Se datablad fra producenten

Typiske anvendelser

Stikmoduler som denne bruges, når man ønsker en afbrydelig forbindelse til effekt- og energioverførsel i P1/100-systemet. Det er især relevant i opbygninger, hvor man vil kunne montere, servicere eller udskifte dele uden at arbejde direkte på en fast, permanent lederforbindelse.

Specifikationer

• Producent: STAUBLI
• MPN: 15.0152
• Produkt: sokkelmodul P1/100-BS til P1/100 rund stikforbindelsesfamilien
• Tilslutning: skrueforbindelse
• Ledertværsnit: 16 mm², 25 mm²/6 AWG, 4 AWG
• Nominel strøm: 100 A
• Nominel strøm ved derating: 130 A
• Nominel spænding: 600 V
• Kontaktmodstand: 150 µΩ
• Kontaktmateriale: messing, sølvbelagt
• Kortslutningsevne: 2,2 kA/1 s
• Prøvespænding: 3,51 kV (50 Hz, 1 min.)
• Isoleringsmateriale: PC
• Flammeklasse: UL94-V0
• Temperaturområde: -40 °C til +125 °C
