Produktoversigt

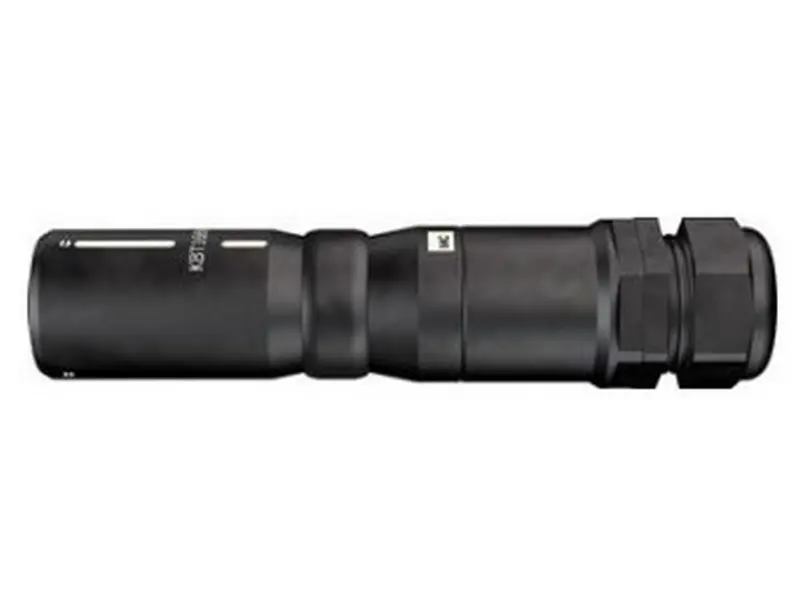

Denne beskrivelse omhandler KBT16BV-AX/M40/150-185, et rundt isoleret Powerline-stik i Stäubli 16BV-familien. Produktet er angivet i Stäubli’s officielle 16BV-brochure under ordre nr. 15.0654 og anvender en nominiel pin/socket-ø på 16 mm.
Teknisk beskrivelse
Stäubli 16BV-familien benytter MULTILAM-kontaktteknologi og er dokumenteret i producentens produktbrochure for Round connector 16BV. Brochuren angiver følgende egenskaber for familien, som også gælder for KBT16BV-AX/M40/150-185, hvor ikke andet er angivet:
- Rated voltage: AC 1000 V / DC 1500 V
- Rated current: op til 530 A (afhængig af kabeltværsnit)
- Nominel pin/socket diameter: 16 mm
- Tilgængelige tilslutningstyper: AxiClamp og crimp
- Bayonet-låsning (bayonet lock)
- Kontaktteknologi: MULTILAM
Typiske anvendelser
Brugsområderne er dokumenteret i Stäubli’s brochure og angives som:
- Brug i switchgears
- Brug i testfelter
- Brug i nødstrømsforsyningssystemer i lavspændingsområdet
Dokumentation
For officielle specifikationer, deleoversigt og dimensioner henvises til producentens brochure. Se datablad fra producenten
Specifikationer
- Producent: STAUBLI
- Producentens varenummer/ordre nr.: 15.0654 (KBT16BV-AX/M40/150-185 som listet i brochuren)
- Familie: 16BV rund isoleret (Powerline)
- Rated voltage: AC 1000 V / DC 1500 V
- Rated current: op til 530 A (afhængig af kabeltværsnit)
- Nominel pin/socket-Ø: 16 mm
- Tilslutningstyper: AxiClamp og crimp
- Kontaktteknologi: MULTILAM
- Grad af beskyttelse: IP2X (umated), IP65 (mated)
- Temperaturområde (familie): -40 °C … +90 °C
- Konduktor tværsnit (crimp/AxiClamp): 50 mm² – 240 mm²
- Mating cycles: op til 5000 (afhængig af driftsforhold)
Indholdet er genereret ved hjælp af AI – vi tager forbehold for fejl.
Kontakt HIN for yderligere information om produktet.
